FLENDER
Flender steht für umfangreiches Wissen in allen Fragen der mechanischen Antriebstechnik sowie für höchste Qualität bei Produkten und Services. Hochqualifizierte und engagierte Mitarbeiter sind für uns seit jeher der Schlüssel zu Innovationskraft und Leistungsfähigkeit. Sie sind aber auch die Basis für unsere besondere Beratungskompetenz, die gestützt wird von einem nahezu unbegrenzten Portfolio.
Dass wir unseren Kunden mit Blick auf seine individuellen Anforderungen kompetent beraten können, verdanken wir unserem umfassenden Applikations-Know-how und unserer jahrzehntelangen Erfahrung in vielen Branchen aus Industrie und Rohstoffgewinnung.
Flender getriebe
Flender Kupplungen
Flender Elastische kupplungen
Flender N-EUPEX Nockenkupplung
N-EUPEX® Kupplungen bieten durch ihre Drehnachgiebigkeit die Möglichkeit, kritische Drehschwingungen aus dem Betriebsbereich der Maschinenanlage so zu verlagern, dass keine negativen Auswirkungen auf den Anlagenstrang zu erwarten sind. N-EUPEX Kupplungen bestehen aus hochwertigem Gusseisen. Die elastischen Elemente aus synthetischem Gummi (Perbunan) sind in verschiedenen Elastomerhärten für viele Einsatzmöglichkeiten lieferbar. Metallnocken und elastische Elemente sind so aufeinander abgestimmt, dass bei ordnungsgemäßer Montage kein Verschleiß auftritt.
Ihre Vorteile auf einen Blick
Größtmögliche Betriebssicherheit, da durchschlagsicher
Geeignet für Steckmontage und vereinfachten Paketwechsel bei dreiteiliger Ausführung
Dynamische Abstimmung durch Elastomerauswahl
Einsatz in explosionsgefährdeten Bereichen möglich; zertifiziert
nach 2014/34/EU (ATEX)
Hohe Teileverfügbarkeit ab Vorratslager
Als Industriestandard etabliert, weltweit im Einsatz
Zement und Rohstoffe: Wärmetechnik
Öl und Gas: Pumpen, Lüfter, Kompressoren, Luftkondensatoren
Energiegewinnung: Pumpen, Lüfter, Kompressoren, Luftkondensatoren, Wasserturbinen
Chemie und Pharma: Trockner, Läuterbottiche, Pumpen, Lüfter, Kompressoren, Mischer, Rührwerke, Reaktoren
Gummi und Kunststoffe: Ein- und Doppelschneckenextruder
Zellstoff und Papier: Abwasserreinigungsanlagen
Wasser und Abwasser: Belüfter
Lebensmittel und Getränke: Läuterbottiche, Reaktoren, Rührwerke, Mischer
Flender N-EUPEX DS Nockenkupplung
N-EUPEX® Kupplungen in der Ausführung DS sind durchschlagend, so dass bei Zerstörung der elastischen Elemente durch Überlast oder fortgeschrittenem Verschleiß An- und Abtrieb voneinander getrennt werden. Die Metallteile der DS Kupplung können dann frei gegen-einander rotieren.
Ihre Vorteile auf einen Blick
Universell einsetzbar und mit vielen Teilen des N-EUPEX® Programms kombinierbar
Trennung von An- und Abtrieb bei Ausfall der elastischen Elemente
Wirkprinzip: durchschlagend (lastwerfend)
Einsatz in explosionsgefährdeten Bereichen möglich; zertifiziert
nach 2014/34/EU (ATEX)
Wartungsfrei auch bei Einsatz in explosionsfähiger Umgebung
Viele Bauarten sind ab Vorratslager lieferbar
Als Industriestandard etabliert, weltweit im Einsatz
Zement und Rohstoffe: Wärmetechnik
Öl und Gas: Pumpen, Lüfter, Kompressoren, Luftkondensatoren
Energiegewinnung: Pumpen, Lüfter, Kompressoren, Luftkondensatoren, Wasserturbinen
Chemie und Pharma: Trockner, Läuterbottiche, Pumpen, Lüfter, Kompressoren, Mischer, Rührwerke, Reaktoren
Zellstoff und Papier: Abwasserreinigungsanlagen
Wasser und Abwasser: Belüfter
Lebensmittel und Getränke: Läuterbottiche, Reaktoren, Rührwerke, Mischer
Flender RUPEX Bolzenkupplung
RUPEX® Kupplungen werden als elastische Ausgleichskupplungen überall dort genutzt, wo eine zuverlässige Drehmomentübertragung bei rauen Betriebsbedingungen gefordert wird. Der konische Sitz der Pufferbolzen erleichtert eine einfache Montage und garantiert einen wartungsarmen Betrieb. Die optimierte Form der balligen Puffer begünstigt eine einfache Steckmontage und ein geringes Verdrehspiel. Es werden viele Bauartenvarianten, zum Beispiel mit Bremsscheibe, Axialspielbegrenzung oder als Bremsmotorenkupplungen, angeboten.
Ihre Vorteile auf einen Blick
Kompakte Konstruktion; geringe Gewichte und Massenträgheitsmomente
Drehrichtungsunabhängig (für Reversierbetrieb geeignet)
Geeignet für Steckmontage (Blindmontage, Laterneneinbau)
Einsatz in explosionsgefährdeten Bereichen möglich; zertifiziert nach 2014/34/EU (ATEX)
In Deutschland produziert, weltweit im Einsatz
Zement und Rohstoffe: Förder- und Plattenbänder, Becherwerke, Rohrmühlen, Drehrohröfen, Bunkeraustragsysteme, Vertikalmühlen, Schaufelradbagger, Brecher, Walzenpressen, Sichter, Wärmetechnik
Stahlherstellung: Scheren, Richtmaschinen
Krane: Hub- und Einziehwerke, Drehwerke, Katz- und Fahrwerke
Öl und Gas: Pumpen, Lüfter, Kompressoren, Luftkondensatoren
Energiegewinnung: Pumpen, Lüfter, Kompressoren, Luftkondensatoren, Generatoren, Kühltürme, Wasserturbinen
Chemie und Pharma: Trockner, Läuterbottiche, Pumpen, Lüfter, Kompressoren, Mischer, Kühltürme, Rührwerke, Reaktoren
Gummi und Kunststoffe: Ein- und Doppelschneckenextruder
Zellstoff und Papier: Holzschleifer, Altpapier, Nasspartie, Trockenpartie, Glättwerke und Zylinder, Rollapparate, Streichmaschinen, Kalander, Klärwerke
Wasser und Abwasser: Belüfter, Wasserschnecken
Lebensmittel und Getränke: Läuterbottiche, Reaktoren, Rührwerke, Mischer
Zucker: Generatoren, Extraktionsanlagen, Gegenstromschnitzelmaschinen, Diffusoren, Zuckerrohrmühlen
Personenbeförderung: Seilbahnen
Flender N-BIPEX Klauenkupplung
Marktübliche Kupplungsportfolios bieten vergleichbare Kupplungen mit einem Maximaldrehmoment in Höhe des zwei-fachen Kupplungsnenndrehmoments. Möchte man zum Beispiel beim Hochlauf eines Asynchronmotors mit den typischen Anfahr- und Kippmomenten auf der sicheren Seite sein, so muss häufig auf die nächstgrößere Baugröße zurückgegriffen werden.
Sind hohe Drehzahlen oder relativ große Bohrungen zu berücksichtigen, werden im Markt oft hochpreisige Stahllösungen angeboten. Die N-BIPEX® stellt sich genau diesen Situationen und bietet deshalb neben erhöhten Maximaldrehmomenten auch einen erweiterten Bohrungsbereich.
Mit den gegossenen Naben erlaubt die N-BIPEX höhere Freiheitsgrade in der Formgebung der Nockengeometrie und legt damit die Basis für das innovative Curved Design. Anders als bei markttypisch gefrästen Nocken wird somit unter allen Umständen eine gleichmäßige Belastung der Elastomerdruckkörper erzielt und vor allem bei Lastspitzen das verschleißfördernde Abtauchen des Nockenrings vermieden. Hohe Drehzahlen und kritische Bohrungen pariert die N-BIPEX mit Naben aus hochwertigem Sphäroguss. Insgesamt bietet die N-BIPEX Reserven deutlich über Marktstandard und erreicht dadurch eine signifikante Verschleißminimierung.
Ihre Vorteile auf einen Blick
Hohe Drehmomentreserven (TK max. = drei-fach TKN) zur mühelosen Aufnahme von Drehmomentspitzen
Reduzierte Komplexität und geringere Lagerkosten durch eine Nabe für alle Anforderungen
Hochwertige Elastomere, die unter allen Bedingungen eine gleichmäßige Lastverteilung und dadurch optimale Standzeiten erreichen
Einsatz in explosionsgefährdeten Bereichen möglich; zertifiziert nach 2014/34/EU (ATEX)
Als Taperspannbuchsen-Ausführung erhältlich
Flender Drehstarre Kupplungen
Flender ZAPEX ZW Zahnkupplung
Doppelgelenkige Zahnkupplung – Nenndrehmomentbereich von TKN = 1.300 Nm bis 7.200.000 Nm bei 31 Größen – Temperaturbereich: von –20 °C bis +80 °C
Stark und zuverlässig
Die doppelgelenkigen Zahnkupplungen der Baureihe ZAPEX ZW® gleichen Winkelabweichungen, Parallel- und Axialversatz nicht fluchtender Wellen aus. Die ZAPEX ZW Kupplungen eignen sich insbesondere für den Einsatz bei rauen Betriebsbedingungen. Über das Standardprogramm hinaus können Kupplungen mit bis zu 13.500.000 Nm angeboten werden.
Ihre Vorteile auf einen Blick
Geringe Rückstellkräfte bei Wellenversatz
Einsetzbar für beide Drehrichtungen (Reversierbetrieb) sowie Vertikaleinbau
Lange Lebensdauer und geringer Wartungsbedarf
Kleine, kompakte Abmessungen für den Einsatz in engen Bauräumen
Einsetzbar bei hoher Stoßbelastung, mit großen Sicherheitsreserven
Einsatz in explosionsgefährdeten Bereichen möglich; zertifiziert nach 2014/34/EU (ATEX)
In Deutschland produziert, weltweit im Einsatz
Zement und Rohstoffe: Förder- und Plattenbänder, Rohrmühlen, Drehrohröfen, Bunkeraustragsysteme, Vertikalmühlen, Brecher, Walzenpressen, Wärmetechnik
Stahlherstellung: Mahltechnik, Scheren, Richtmaschinen, Reversierwalzwerke, Pilgerwalzwerke, Kalt- und Warmwalzwerke, S-Rollen-Gerüste, Haspeln, Rollengänge
Krane: Hub- und Einziehwerke, Drehwerke, Katz- und Fahrwerke
Marine und Schiffsbau: Thruster
Öl und Gas: Installationsschiffe, Pumpen, Lüfter, Kompressoren, Hubbohrinseln
Energiegewinnung: Generatoren, Gasturbinen, Wasserturbinen
Chemie und Pharma: Trockner, Pumpen und Kompressoren, Mischer, Rührwerke
Gummi und Kunststoffe: Kneter, Häcksler
Zellstoff und Papier: Holzschleifer, Altpapier, Nasspartie, Trockenpartie, Glättwerke und Zylinder, Kalander
Wasser und Abwasser: Pumpen
Lebensmittel und Getränke: Mischer
Zucker: Gegenstromschnitzelmaschinen, Zuckerrohrmühlen
Personenbeförderung: Seilbahnen

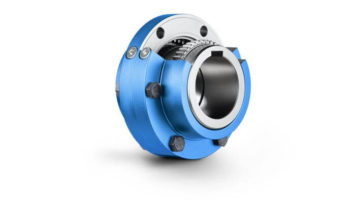

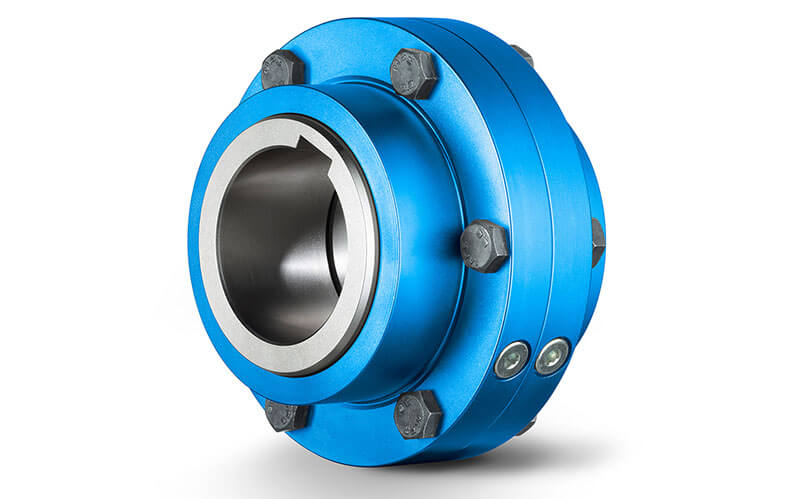

Flender ZAPEX ZN Zahnkupplung
ZAPEX ZN® Kupplungen verbinden Maschinenwellen und gleichen winkligen und radialen Versatz nicht fluchtender Wellen aus. ZAPEX Zahnkupplungen der Baureihe ZN werden aus hochwertigem Vergütungsstahl nach dem Baukastenprinzip gefertigt.
Ihre Vorteile auf einen Blick
Lange Lebensdauer und geringer Wartungsbedarf durch zuverlässige Fettschmierung der Verzahnung
Kleine Abmessungen, geringes Gewicht und niedriges Massenträgheitsmoment durch zweckentsprechende Konstruktion und Werkstoffkombination
Große Sicherheitsreserven auch bei hoher Stoßbelastung
Größtmögliche Betriebssicherheit durch optimale Formgebung der Verzahnung und durch Verwendung hochwertiger Werkstoffe
Sind für horizontalen und in Sonderausführung auch für vertikalen Einbau geeignet
Einsatz in explosionsgefährdeten Bereichen möglich; zertifiziert nach 2014/34/EU (ATEX)
In Deutschland produziert, weltweit im Einsatz
Zement und Rohstoffe: Förderbänder, Wärmetechnik
Stahlherstellung: Mahltechnik, Scheren, Richtmaschinen, S-Rollen-Gerüste, Haspeln, Rollengänge
Krane: Hub- und Einziehwerke, Drehwerke, Katz- und Fahrwerke
Marine und Schiffsbau: Thruster
Öl und Gas: Installationsschiffe, Pumpen, Lüfter, Kompressoren, Hubbohrinseln
Energiegewinnung: Wasserturbinen
Chemie und Pharma: Trockner, Pumpen und Kompressoren, Mischer, Rührwerke
Gummi und Kunststoffe: Kneter, Häcksler
Zellstoff und Papier: Holzschleifer, Altpapier, Nasspartie, Trockenpartie, Glättwerke und Zylinder, Kalander
Wasser und Abwasser: Pumpen
Lebensmittel und Getränke: Mischer
Zucker: Gegenstromschnitzelmaschinen, Zuckerrohrmühlen
Personenbeförderung: Seilbahnen

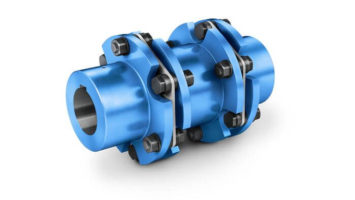

Flender ARPEX Ganzstahlkupplung
ARPEX® Ganzstahlkupplungen sind sehr kompakt und zeichnen sich durch ihr besonders niedriges Leistungsgewicht aus. Ihre Vielseitigkeit macht sie universell einsetzbar. Die Drehmomentübertragung der vollständig aus Stahl hergestellten Kupplungen erfolgt durch drehsteife, biegeelastische Lamellen. Diese sind mittels Buchse und Ring zu einem kompakten Lamellenpaket zusammengefügt, wodurch eine einfache und betriebssichere Montage gewährleistet wird.
Durch zwei Lamellenpakete, die mit einem Zwischenstück verbunden werden, ist ein Ausgleich von Wellenverlagerungen in winkliger, radialer und axialer Richtung möglich. Bei Kupplungsausführungen mit nur einem Lamellenpaket ist nur ein Winkel- und Axialversatz möglich.
Die ARPEX Kupplung deckt ein breites Leistungsspektrum durch die Vielzahl unterschiedlicher Baureihen und -größen ab:
Baureihe ARS-6: Standardbaureihe, universell einsetzbar
Baureihe ARC-8: optimierte Baureihe für hohe Drehmomente
Baureihe ARP-6: optimierte Baureihe für Pumpenantriebe
Baureihe ARW-4/6: optimierte Baureihe für große Wellenverlagerungen
Baureihe ARF-6: optimierte Baureihe für extrem enge Einbauverhältnisse
Baureihe Composite: optimierte Baureihe für Antriebe mit großen Wellenabständen
Ihre Vorteile auf einen Blick
Ausgleich radialer, winkeliger und axialer Wellenverlagerung
Drehrichtungsunabhängig (für Reversierbetrieb geeignet)
Verdrehsteif und verdrehspielfrei
Geringe Rückstellkräfte
Schwingungsarm (auch bei maximal zulässiger Drehzahl)
Einfache Montage durch kompakte Bauform
Konformität mit API 610 und API 671
Einsatz in explosionsgefährdeten Bereichen möglich; zertifiziert nach 2014/34/EU (ATEX)

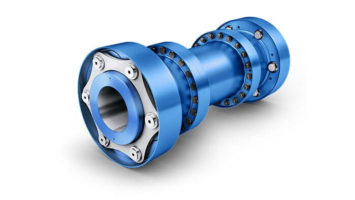

Flender ARPEX ART Turbokupplung
ARPEX ART® Turbokupplungen bestehen aus purem Know-how und höchster Leistungsdichte. Sie werden in allen hochtourigen Antriebssystemen eingesetzt, die eine Drehmomentübertragung bei gleichzeitiger Wellenverlagerung erfordern.
Bohrungskapazität und Sicherheit der ARPEX ART lassen keine Wünsche offen: Ihre kompakte Bauweise ermöglicht auf kleinstem Raum den Ausgleich aller zu erwartenden Verlagerungen bei gleichzeitig höchster Drehmomentkapazität, geringstem Gewicht und sehr guter Schwerpunktlage.
Das doppelkardanische Funktionsprinzip der ARPEX ART ermöglicht sehr hohe Radialversätze, auch bei großen Lasten. Dünne Einzellamellen bewirken, dass bei Wellenverlagerungen entstehende Rückstellkräfte vergleichsweise klein bleiben.
Die Lamellen der ARPEX ART Turbokupplung bestehen aus hochlegiertem, rostfreiem Federstahl, alle anderen Kupplungsbauteile aus hochwertigem Vergütungsstahl.
Eine Stärke der ARPEX ART ist ihre erreichbare Wuchtgüte. Sie ist das Ergebnis einer sehr hohen Verarbeitungsqualität, äußerst geringer Fertigungstoleranzen und hochpräziser Montageprozesse.
Ihre Vorteile auf einen Blick
Keine Schmierung der Lamellen erforderlich
Spielfreie Drehmomentübertragung durch patentierte, formschlüssige Konusverschraubung der Lamellenpakete
Hohe Wuchtgüte
Konformität mit API 671
Einsatz in explosionsgefährdeten Bereichen möglich; zertifiziert nach 2014/34/EU (ATEX)
Einfache Montage durch werkseitig montierte Halbkupplungen beziehungsweise Übertragungseinheiten
Geringe Rückstellkräfte
Ein- und Ausbau der Kupplungen ohne Verschieben der Maschinen
Flender N-ARPEX Ganzstahlkupplung
Für Anlagenbauer stehen Investitionskosten, Lebenszykluskosten, Leistungsgewicht, Einsatztauglichkeit und Aufwand bei der Beschaffung von Kupplungen im Mittelpunkt.
Mit der Einführung der neuen N-ARPEX® Ganzstahllamellenkupplung setzt Flender die Erfolgsgeschichte der bewährten ARPEX® Kupplungsreihe weiter fort. Bei der N-ARPEX handelt es sich, durch die konsequente Weiterentwicklung der ARPEX, um die derzeit leistungsstärkste Kupplung am Markt – ein Leistungssprung, der in dieser Größenordnung nur durch mehrere konstruktive Maßnahmen möglich war. Mit der N-ARPEX liefert Flender das optimale Preis-Leistungs-Verhältnis.
Die zuverlässige Drehmomentübertragung zwischen den zu verbindenden Wellen erfolgt bei unseren Ganzstahlkupplungen spielfrei, drehstarr und biegeelastisch. Dabei kann der Versatzausgleich in axialer, winkliger und radialer Richtung erfolgen. Unsere Lamellenkupplungen unterliegen keinem Verschleiß und sind wartungsfrei.
Die Kupplungen sind für eine explosionsfähige Umgebung gemäß Richtlinie 2014/34/EU (ATEX) ausgelegt und erfüllen die Anforderungen der API 610 und API 671.
Ihre Vorteile auf einen Blick
Geringere Kosten durch höhere Leistung
Ein optimiertes Lamellenpaketdesign und ein überarbeitetes Bauteildesign ermöglichen die Übertragung höchster Drehmomente und Drehzahlen.
Geringe Lagerbelastungen durch niedriges Gewicht
Eine deutliche Erhöhung der Bohrungskapazität bei Standardnaben erhöht die Einsatzfähigkeit und verringert das Gewicht der N-ARPEX.
Größte Einsatztauglichkeit auch durch maximale Flexibilität
Ihre Tieftemperatureignung im Bereich von – 50 bis 280 °C und ihre hohen Verlagerungskapazitäten bis 1° ermöglichen der N-ARPEX einen äußerst vielfältigen Einsatz unter besonderen Bedingungen.
Leichte Auswahl und Reduzierung von Lagerungskosten
Die Zusammenführung der Baureihen ARPEX ARS®, ARPEX ARC® und ARPEX ARP® zu einer einzigen Baureihe N-ARPEX ARN® führt zu einer Komplexitätsreduzierung von 67 auf 37 Kupplungen. So verringern sich die Kosten für Bevorratung. Die Auswahl der gewünschten Kupplung wird maßgeblich erleichtert.
Flender Hydrodynamische Kupplungen

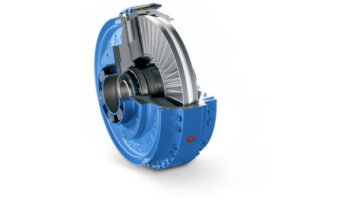

Flender FLUDEX Strömungskupplung
Gerade in besonders rauen Anwendungen unterliegen antriebstechnische Komponenten und Arbeitsmaschinen extremen Belastungen. FLUDEX® Kupplungen begrenzen Anfahr- und Maximaldrehmomente im Antriebsstrang und dienen als Anlaufhilfe für den Motor, als Überlastschutz im Störfall sowie zur Dämpfung und Drehschwingungstrennung. Dabei reduzieren sie Rückstellkräfte auf ein Minimum.
Die Strömungskupplungen arbeiten nach dem Föttinger-Prinzip. Die Kupplungsteile von An- und Abtriebsseite sind dabei mechanisch nicht miteinander verbunden und somit verschleißfrei. Die Drehmomentübertragung erfolgt über die in der Kupplung rotierende Flüssigkeitsfüllung, die über radial angeordnete Schaufeln geführt wird. Unser Film verdeutlicht das Föttinger-Prinzip und die Funktionsweise der FLUDEX.
Ihre Vorteile auf einen Blick
Sanftes und stoßfreies Anfahren von Maschinen und Förderanlagen
Verschleißfreie Drehmomentübertragung ermöglicht das Anlassen von Verbrennungsmotoren bei angekuppelter Last
Drehmomentbegrenzung beim Anfahren schützt im Überlastfall gekuppelte Anlagenkomponenten
Beschleunigung sehr großer Massen ohne Verwendung überdimensionierter Motoren
Schutz des Antriebs vor Belastungsspitzen bei häufigen Schaltvorgängen und bei Reversierbetrieb
Ausgezeichnete Schwingungstrennung und Stoßdämpfung
Weitestgehende Drehschwingungsentkopplung in schwingungsgefährdeten Antrieben
Geringer Betriebsschlupf der Kupplung bei Nennlast (ca. 2 %)
Einsatz in explosionsgefährdeten Bereichen möglich; zertifiziert nach 2014/34/EU (ATEX)
In Deutschland produziert, weltweit im Einsatz
Zement und Rohstoffe: Förder- und Plattenbänder, Becherwerke, Rohrmühlen, Drehrohröfen, Bunkeraustragsysteme, Vertikalmühlen, Schaufelradbagger, Brecher, Walzenpressen, Sichter
Öl und Gas: Pumpen, Lüfter, Kompressoren, Luftkondensatoren
Energiegewinnung: Luftkondensatoren, Generatoren, Kühltürme
Chemie und Pharma: Trockner, Läuterbottiche, Pumpen und Kompressoren, Mischer, Kühltürme, Rührwerke, Reaktoren
Zellstoff und Papier: Holzschleifer, Altpapier, Nasspartie, Trockenpartie, Glättwerke und Zylinder, Abwasserreinigungsanlagen
Wasser und Abwasser: Belüfter, Wasserschneckenpumpen
Lebensmittel und Getränke: Läuterbottiche, Reaktoren, Rührwerke, Mischer
Zucker: Generatoren, Extraktionsanlagen, Zuckerrohrmühlen, Rübenwäscher
Personenbeförderung: Seilbahnen
Weitere Einsatzmöglichkeiten: Zerkleinerungsanlagen für Holz, Metall, Gestein
Flender Bahnkupplungen

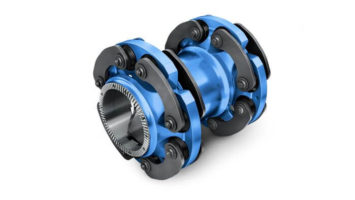

Flender GKG Kardangelenkkupplung
Elastische, doppelgelenkige Kardangelenkkupplung – Nenndrehmomentbereich bis TKN = 5.861 Nm bei fünf Größen – Temperaturbereich: von –30 °C bis +70 °C
Gute Verbindung durch Qualität
FLENDER GKG® Kardangelenkkupplungen sind elastische doppelgelenkige Abtriebskupplungen, die die Verlagerungen der Primärfederung im Drehgestell bei voller Drehmomentübertragung zwischen Getriebe und Treibradsatzwelle ausgleichen. Sie ermöglichen sehr große Wellenversatzwerte und erlauben eine beträchtliche Verlagerung von Achse und Getriebe, wobei nur geringe Rückstellkräfte auftreten.
Die Kupplungsteile der FLENDER GKG können unabhängig voneinander an Getriebe und Radsatzwelle montiert werden. In den Kupplungsteilen sind in sich kalibrierte Sphärolager verbaut, deren Gummielemente geschützt sind und die eine hohe Lebensdauer des Fahrzeugs gewährleisten. Durch Verschrauben der Laschen auf die Kegel der Sphärolager kann die Kupplung mit Standardwerkzeug einfach angebracht werden, wobei sich das Zwischenstück automatisch zentriert.
Ihre Vorteile auf einen Blick
Hohe Lebensdauer von bis zu einer Millionen Laufkilometern
Sphärische Gummielemente ermöglichen sehr große Wellenversatzwerte und erlauben eine hohe Verlagerung von Achse und Getriebe
Geringe Rückstellkräfte
In Deutschland produziert, weltweit im Einsatz
Straßenbahnen
Metros
Lokomotiven
Flender LBK Lenkerkupplung
Elastische und doppelkardanische Lenkerkupplung – Nenndrehmomentbereich bis TKN = 5.731 Nm – Temperaturbereich: von –30 °C bis +60 °C
Gute Verbindung durch Qualität
Die FLENDER LBK® Lenkerkupplungen besitzen ein geteiltes Zwischenstück und können sehr kompakt an das Getriebe angebunden werden. Radial angeordnete Gummielemente erzeugen zwei Winkelgelenke, die auch einen radialen Tausch der Elastikelemente unter dem Fahrzeug erlauben.
FLENDER LBK Lenkerkupplungen sind in der Ausführung mit Achsanschluss mit selbstzentrierenden Zyklo-Palloid-Stirnverzahnungen ausgestattet und werden in der Ausführung mit Radanschluss an das Treibrad angeflanscht.
Weiterhin bieten wir Ihnen die kompakte Baureihe LBKZ an. Hierbei ist die eine Kupplungshälfte als Zahnkupplung ausgeführt und in das Getriebe integriert.
Ihre Vorteile auf einen Blick
Radial angeordnete Gummielemente erlauben radialen Austausch der Elastikelemente auch unter dem Fahrzeug
Kompakte Anbindung an das Getriebe möglich
Lieferung als Baugruppe mit FLENDER Bahngetrieben
Bauteile sind zu 100 % nach verfolgbar
Umfassende Serviceleistungen
Wahlweise mit einer integrierten Ausführung in der Getriebehohlwelle
Flender couplings: MBG membrane coupling
Zweiteilige, drehstarre Ganzstahlkupplung – Nenndrehmomentbereich bis TKN = 9.500 Nm- Temperaturbereich: von –30 °C bis +60 °C
Gute Verbindung durch Qualität
FLENDER MBG® Membrankupplungen sind zweiteilige, drehstarre Ganzstahlkupplungen mit hohen Rundlaufgenauigkeiten und einer extrem hohen Wuchtgüte, da sie gemeinsam mit dem Motorrotor gewuchtet werden. Rundlaufgenauigkeit und Wuchtgüte bleiben dauerhaft erhalten durch die optimale Zentrierung der Stirnverzahnung der beiden Kupplungshälften.
Aufgrund ihrer Membrankontur sind FLENDER MBG Kupplungen in der Lage, axial nachzugeben. Ein einfaches Trennen beziehungsweise Verbinden von Motor und Getriebe über die Verschraubung ist ohne Lösen der Pressverbände möglich. FLENDER MBG Kupplungen sind wartungsfrei und dienen zur Übertragung der Drehmomente sowie zur Lagerung der Motorwelle im Getriebe.
Ihre Vorteile auf einen Blick
Hohe Rundlaufgenauigkeit
Hohe Wuchtgüte
Wartungsfreies Design
Elektrisch isolierte Ausführung lieferbar
Wahlweise mit Rutschnabe und/oder Drehzahlgeberverzahnung
Lieferung als Baugruppe mit FLENDER Bahngetrieben
Bauteile sind zu 100 % nachverfolgbar
Flender ZBG Zahnkupplung
Drehstarre Bogenzahnkupplung – Nenndrehmomentbereiche bis TKN = 3.000 Nm – Temperaturbereich: von –50 °C bis +55 °C
Gute Verbindung durch Qualität
Wir bieten Ihnen mit der fettgeschmierten Zahnkupplung FLENDER ZBG® den besten Beitrag, den eine Kupplung zur Sicherung der maximalen Verfügbarkeit Ihres Schienenfahrzeugs leisten kann. Millionen von Laufkilometern, enorme Kälte, große Hitze, maximale Anfahrmomente und Drehzahlen, extrem staubige Bedingungen, axiale oder radiale Stöße bei Höchstgeschwindigkeiten – auf welcher Strecke Sie sie auch einsetzen, die FLENDER ZBG ist überall in ihrem Element.
Die drehstarre Kupplung ist gewichtsoptimiert und robust konstruiert. Schwere Teile sind direkt auf den Motor- beziehungsweise Getriebewellen montiert, die innenliegenden Kupplungsteile übernehmen den Ausgleich der betriebsbedingten Verlagerungen, so dass nur geringste Unwuchtkräfte und Schwingungen erzeugt werden. Dabei schont die patentierte Rutschnabe den Antrieb. Geschlossene Fettkammern verhindern ein Austreten des Schmierstoffs und schließen eine potentielle Brandgefahr aus.
Ihre Vorteile auf einen Blick
Lange Lebensdauer bei gleichzeitig geringen Wartungsaufwendungen
Erste Wartungsarbeiten erst nach > 3 Mio. Laufkilometern oder 12 Jahren
Verschleißarmes und servicefreundliches Design
Hauptuntersuchung zusammen mit Getriebe und Motor
Auf Wunsch erfolgt die Auslieferung bereits mit Fettfüllung und einbaufertig
Einfache und sehr schnelle Nachschmierung über Schmiernippel
Hervorragende Notlaufeigenschaften durch geschlossene Fetträume
Deutliche Tragreserven auch nach sehr langer Laufzeit
Optimiertes Dichtsystem gegen Eindringen von Staub
Sicherer Lauf bei vereistem Fahrwerk und hohen Minustemperaturen
Hitzebeständig auch unter extremen Belastungen
Flender Hochelastische Kupplungen
Flender ELPEX Elastikringkupplung
Hochelastische, verdrehspielfreie Reifenkupplung – Nenndrehmomentbereich von TKN = 1.600 Nm bis 90.000 Nm bei neun Größen – Temperaturbereich: von –40 °C bis +80 °C
Flexibel und anpassungsfähig
Die ELPEX® Kupplung eignet sich aufgrund ihrer niedrigen Torsionssteifigkeit und ihres Dämpfungsvermögens hervorragend zur Koppelung von Maschinen mit stark ungleichförmigem Drehmomentverlauf. Bauarten mit einer Durchschlagsicherung zwischen den Elastikringen gewährleisten einen Notbetrieb bei zerstörten Elastikringen.
Ihre Vorteile auf einen Blick
Dynamisch hoch beanspruchbar
Gute Dämpfungseigenschaften
Als durchschlagssichere Kupplung lieferbar
Als Wellen- und Flanschkupplung verfügbar
Ausführung nach API 610 beziehungsweise API 671 lieferbar
In Deutschland produziert, weltweit im Einsatz
Für Antriebe mit periodisch anregenden Systemen wie z.B. in
Verbrennungsmotoren
Kolbenkompressoren
Kolbenpumpen
Für Antriebe mit hoher Stoßbeanspruchung oder großen Wellenverlagerungen, zum Beispiel in
Kompressoren
Baggern
Schreddern
Darüber hinaus einsetzbar:
Rohstoffe und Zement: Rohrmühlen, Vertikalmühlen, Brecher
Stahlherstellung: Scheren, Richtmaschinen, Reversierwalzwerke, Pilgerwalzwerke
Zucker: Zuckerrohrmühlen
Flender ELPEX-B Elastikreifenkupplung
Hochelastische, verdrehspielfreie Gummireifenkupplung – Nenndrehmomentbereich von TKN = 24 Nm bis 14.500 Nm bei 15 Größen – Temperaturbereich: von –50 °C bis +50 °C bei Naturkautschukwerkstoffen, von –15 °C bis +70 °C bei Chloroprenkautschukwerkstoffen
Flexibel und anpassungsfähig
Hochelastische ELPEX-B® Kupplungen übertragen verdrehspielfrei Drehmomente in Maschinen mit stark ungleichmäßigem Drehmomentverlauf. Sie sind verschleißfest und wartungsfrei. Die Nabenteile der ELPEX-B Kupplungen sind aus hochwertigem Gusseisen oder Stahl hergestellt. Die Übertragung des Drehmoments erfolgt über einen mit Cordeinlage verstärkten Elastikreifen.
Ihre Vorteile auf einen Blick
Ausgleich von sehr großem Wellenversatz
Drehrichtungsunabhängig (für Reversierbetrieb geeignet)
Der Gummireifen kann leicht ohne Verschieben der gekuppelten Maschinen gewechselt werden
Einfache Montage auf den Anschlusswellen durch Taperspannbuchsen
In Deutschland produziert, weltweit im Einsatz
Zement und Rohstoffe: Brecher
Stahlherstellung: Scheren, Richtmaschinen, Reversierwalzwerke, Pilgerwalzwerke
Energiegewinnung: Pumpen und Kompressoren, Luftkondensatoren
Chemie und Pharma: Trockner, Läuterbottiche, Rührwerke, Reaktoren
Zellstoff und Papier: Abwasserreinigungsanlagen
Lebensmittel und Getränke: Läuterbottiche, Reaktoren, Rührwerke
Zucker: Diffusoren, Zuckerrohrmühlen

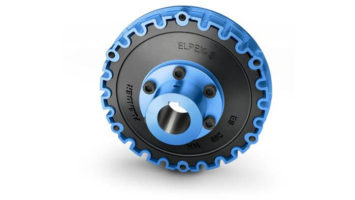

Flender ELPEX-S Elastikscheibenkupplung
Hochelastische Gummischeibenkupplung zur Koppelung von Maschinen mit stark ungleichförmigem Drehmomentverlauf – Nenndrehmomentbereich von TKN = 330 Nm bis 63.000 Nm bei 17 Größen – Temperaturbereich: von –40 °C bis +120 °C
Flexibel und anpassungsfähig
Die ELPEX-S® Kupplung eignet sich aufgrund ihrer niedrigen Torsionssteifigkeit und ihres Dämpfungsvermögens hervorragend zur Koppelung von Maschinen mit stark ungleich-förmigem Drehmomentverlauf. Das Gummischeibenelement ist am Innenradius an einen Flansch an vulkanisiert. Die Standardausführungen der ELPEX-S Kupplung sind als Flansch-Welle-Verbindung oder Welle-Welle-Verbindung ausgeführt. Die Nabe kann zur Aufnahme einer Taperspannbuchse dienen.
Ihre Vorteile auf einen Blick
Drehschwingungsisolierend mit linearer Drehfederkennlinie
Viele Flanschanschlüsse (unter anderem nach SAE möglich)
Einfache Steckmontage auch bei schwer zugänglichen Einbaulagen
Bauarten zum Wechsel der Gummischeibenelemente ohne Verschieben der gekuppelten Maschinen möglich
Überlastsicherung schützt Motor und Arbeitsmaschine
Einsatz in explosionsgefährdeten Bereichen möglich; zertifiziert nach 2014/34/EU (ATEX)
In Deutschland produziert, weltweit im Einsatz
Im allgemeinen Maschinenbau, besonders geeignet für folgende Antriebe:
Mit Verbrennungsmotoren
Mit Kolbenkompressoren
In Zementmühlen
Darüber hinaus einsetzbar:
Zement und Rohstoffe: Rohrmühlen, Vertikalmühlen, Brecher
Stahlherstellung: Scheren, Richtmaschinen, Reversierwalzwerke, Pilgerwalzwerke
Zucker: Zuckerrohrmühlen
Flender Spielfreie Kupplungen
Flender BIPEX-S Klauenkupplung
Schwingungsdämpfende und elektrisch isolierende Klauenkupplung – Nenndrehmomentbereich von TKN = 0,5 Nm bis 655 Nm bei zehn Baugrößen – Temperaturbereich: von –50°C bis +120 °C
Spielfreie Anwendungen spielend leicht gelöst
Im Bereich der spielfreien Kupplungen bieten wir Ihnen mit den zwei Baureihen BIPEX-S® und SIPEX® zahlreiche Bauarten und -größen für einen problemlosen Einbau. Die steckbare, schwingungsdämpfende und elektrisch isolierende Elastomerkupplung BIPEX-S ist weitestgehend wartungs- und verschleißfrei und hat ein äußerst geringes Massenträgheitsmoment. Sie erfordert nur wenig Bauraum, wird den unterschiedlichen Einbauanforderungen mit verschiedenen Nabenausführungen gerecht und erlaubt eine sehr leichte Montage.
Die BIPEX-S Kupplung besteht aus zwei Naben aus Aluminium oder Stahl sowie einem Nockenring aus Polyurethan. Durch unterschiedliche Härtegrade der Nockenringe können Dämpfungsgrad und Torsionssteifigkeit der Kupplung variiert werden.
Ihre Vorteile auf einen Blick
Viele Ausführungsvarianten für maximale Flexibilität
Drehzahl: max. 47.500 min–1
Ausgleich von Wellenversatz
Geringes Massenträgheitsmoment
Geeignet für hochdynamische Anwendungen
Drehschwingungsdämpfend
In Deutschland produziert, weltweit im Einsatz
Werkzeugmaschinen: Vorschubachsen, Antriebsspindeln
Verpackungstechnik: Positionierungsanwendungen, Fördertechnik
Textilmaschinen: Positionierungsanwendungen
Weitere Einsatzmöglichkeiten:
Chemie und Pharma: Positionierungsanwendungen, Fördertechnik
Lebensmittel und Getränke: Positionierungsanwendungen, Fördertechnik, Abfüllanlagen
Flender SIPEX Metallbalgkupplung
Spielfreie und torsionssteife Metallbalgkupplung – Nenndrehmomentbereich von TKN = 0,1 Nm bis 5.000 Nm bei bis zu 20 Größen – Temperaturbereich: von –30°C bis +120 °C
Spielfreie Anwendungen spielend leicht gelöst
Im Bereich der spielfreien Kupplungen bieten wir Ihnen mit den zwei Baureihen BIPEX-S® und SIPEX® zahlreiche Bauarten und -größen für einen problemlosen Einbau. Die sehr torsionssteife Metallbalgkupplung SIPEX für eine besonders winkeltreue Drehmomentübertragung ist weitestgehend wartungs- und verschleißfrei und hat ein äußerst geringes Massenträgheitsmoment. Sie erfordert nur wenig Bauraum, wird den unterschiedlichen Einbauanforderungen mit verschiedenen Nabenausführungen gerecht und erlaubt eine sehr leichte Montage.
Die SIPEX Kupplung besitzt zwei Naben aus Aluminium sowie einen Metallbalg aus Edelstahl. Der Metallbalg gleicht Axial-, Radial- und Winkelversatz bei nur geringen Rückstellkräften aus.
Ihre Vorteile auf einen Blick
Viele Ausführungsvarianten für maximale Flexibilität
Drehzahl: max. 15.000 min–1
Ausgleich von Wellenversatz
Geringes Massenträgheitsmoment
Geeignet für hochdynamische Anwendungen
Torsionssteif, wartungs- und verschleißfrei
In Deutschland produziert, weltweit im Einsatz
Werkzeugmaschinen: Vorschubachsen, Antriebsspindeln
Verpackungstechnik: Positionierungsanwendungen, Fördertechnik
Textilmaschinen: Positionierungsanwendungen
Weitere Einsatzmöglichkeiten:
Chemie und Pharma: Positionierungsanwendungen, Fördertechnik
Lebensmittel und Getränke: Positionierungsanwendungen, Fördertechnik, Abfüllanlagen
